제목 [KIKUSUI] 제품 비교 시리즈 ④ PWR vs PWR-01
작성자 ND KOREA
제품 PWR, PWR-01
첨부파일
등록일 2020-08-13 10:29:06 조회수 416







PWR-01 시리즈 모델 라인업





타입

형명

전압 가변 범위

전류 가변 범위

출력 전력

L

(40V)

PWR401L

0V ~ 40V

0A ~ 40A

400W

PWR801L

0A ~ 80A

800W

PWR1201L

0A ~ 120A

1200W

PWR2001L (new)

0A ~ 200A

2000W





타입

형명

전압 가변 범위

전류 가변 범위

출력 전력

ML

(80V)

PWR401ML

0V ~ 80V

0A ~ 20A

400W

PWR801ML

0A ~ 40A

800W

PWR1201ML

0A ~ 60A

1200W

PWR2001ML (new)

0A ~ 80A

2000W





타입

형명

전압 가변 범위

전류 가변 범위

출력 전력

MH

(240V)

PWR401MH

0V ~ 240V

0A ~ 5A

400W

PWR801MH

0A ~ 10A

800W

PWR1201MH

0A ~ 15A

1200W





타입

형명

전압 가변 범위

전류 가변 범위

출력 전력

H

(650V)

PWR401H

0V ~ 650V

0A ~ 1.85A

400W

PWR801H

0A ~ 3.70A

800W

PWR1201H

0A ~ 5.55A

1200W





PCR-W/W2 vs PCR-WE/WE2 비교

① 전력용량

▶ 동일체적으로 전력 용량은 25% UP↑



PWR 시리즈

PWR-01시리즈

PWR1600L

PWR2001L

② LAN/USB/RS232C 표준장비



PWR 시리즈

PWR-01시리즈

USB제어할 경우 PIA4850 및 PIA4810, OP01-PIA가 별도로 필요

별도 필요 옵션 없음

③ 내부 저항 가변 기능



PWR 시리즈

PWR-01시리즈

기능 없음

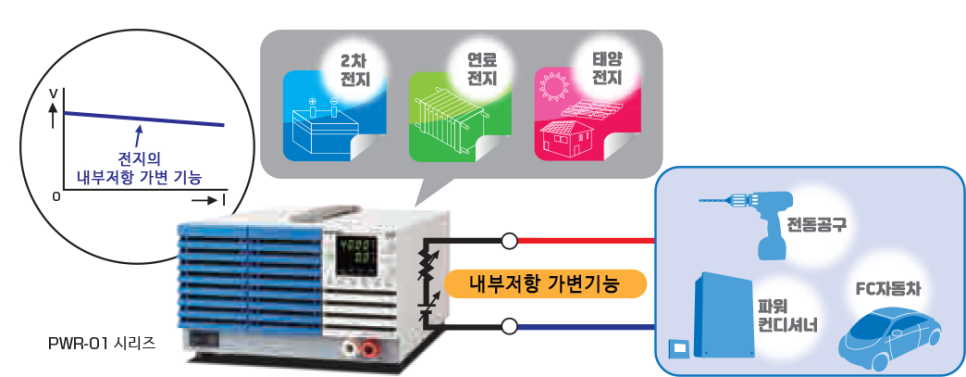

내부저항값을 설정하는것으로 배터리나 PV패널을 간이적으로 모의할 수 있음 (아래그림 참조)





정전압 동작 상태에서 출력 전류값에 따라 출력전압값을 설정한 저한값에 근거하여 저하 시키는 기능입니다. 이차전지, 태양전지, 연료전지 등 내부저항을 간이적으로 모의할 수 있습니다. 또한 저항값은 본체의 Config설정과 통신 인터페이스 (LAN/USB/RS232C)등으로 설정 가능합니다.

④ 동기 운전가능



PWR 시리즈

PWR-01시리즈

기능 없음

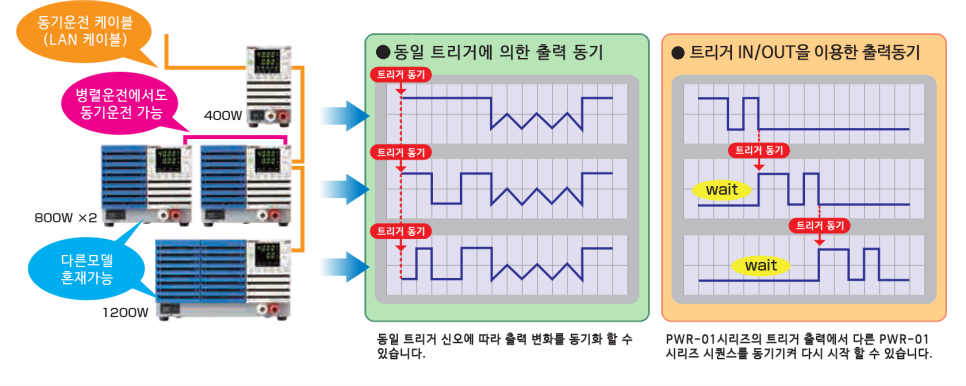

설정이나 시퀀스 크로그램의 재개를 트리거신호로 동기 시키는 기능입니다 PWR-01시리즈의 각 기능 (예: 400W모델과 800W모델 등)을 혼재하여 접속할 수 있습니다. (아래그림 참조)





⑤ 노이즈 특성



▶ 스위칭 방식이면서 기존제품(PWR)의 노이즈레벨을 대폭 개선.



측정조건

PWR 시리즈

PWR-01시리즈

노이즈 특성(전압):

정격출력 전압·전류, 오실로스코프 20MHz대역 설정, 저항부하

PWR400L 출력 리플 전압 파형

PWR401L 출력 리플 전압 파형

노이즈 특성(전압):

정격출력 전압·전류, 오실로스코프 20MHz대역 설정, 저항부하 (션트저항: pSB W R0400B*2 병렬사용 50A/V)

PWR400L 출력 리플 전류 파형

PWR401L 출력 리플 전류 파형



⑥ 응답속도 (상승 펄스 시간[tr])

측정조건

PWR 시리즈

PWR-01시리즈

응답속도(출력전압 상승펄스):

무부하, 정격출력전압, 무부하, CCMAX설정, 아웃풋 ON시

PWR400L 출력전압 상승펄스 파형

PWR401L 출력전압 상승펄스 파형

⑦ 주기적 부하 변동에 대한 안전성(과도 응답) ECO기능 (절전 운전)



측정조건

PWR 시리즈

PWR-01시리즈

과도응답:

정격출력전압,

출력전류 MAX설정(전자부하 CC모드 10A/㎲, H레인지, D=50%)

PWR400L 과도응답 파형

(1kHz 0%~100%)

PWR401L 과도응답 파형

(1kHz 0%~100%)
